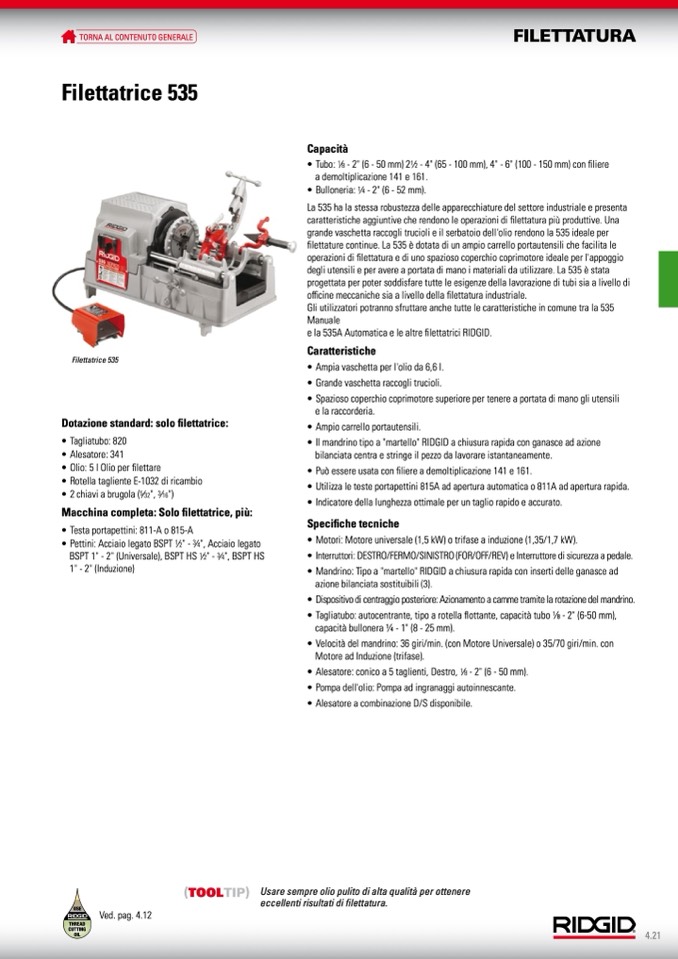

FILETTATURA

Filettatrice 535

Filettatrice 535

Dotazione standard: solo filettatrice:

• Tagliatubo: 820

• Alesatore: 341

• Olio: 5 l Olio per filettare

• Rotella tagliente E-1032 di ricambio

• 2 chiavi a brugola (

5

⁄

32

",

3

⁄

16

")

Macchina completa: Solo filettatrice, più:

• Testa portapettini: 811-A o 815-A

• Pettini: Acciaio legato BSPT

1

⁄

2

" -

3

⁄

4

", Acciaio legato

BSPT 1" - 2" (Universale), BSPT HS

1

⁄

2

" -

3

⁄

4

", BSPT HS

1" - 2" (Induzione)

Capacità

• Tubo:

1

⁄

8

- 2" (6 - 50 mm) 2

1

⁄

2

- 4" (65 - 100 mm), 4" - 6" (100 - 150 mm) con filiere

a demoltiplicazione 141 e 161.

• Bulloneria:

1

⁄

4

- 2" (6 - 52 mm).

La 535 ha la stessa robustezza delle apparecchiature del settore industriale e presenta

caratteristiche aggiuntive che rendono le operazioni di filettatura più produttive. Una

grande vaschetta raccogli trucioli e il serbatoio dell'olio rendono la 535 ideale per

filettature continue. La 535 è dotata di un ampio carrello portautensili che facilita le

operazioni di filettatura e di uno spazioso coperchio coprimotore ideale per l'appoggio

degli utensili e per avere a portata di mano i materiali da utilizzare. La 535 è stata

progettata per poter soddisfare tutte le esigenze della lavorazione di tubi sia a livello di

officine meccaniche sia a livello della filettatura industriale.

Gli utilizzatori potranno sfruttare anche tutte le caratteristiche in comune tra la 535

Manuale

e la 535A Automatica e le altre filettatrici RIDGID.

Caratteristiche

• Ampia vaschetta per l'olio da 6,6 l.

• Grande vaschetta raccogli trucioli.

• Spazioso coperchio coprimotore superiore per tenere a portata di mano gli utensili

e la raccorderia.

• Ampio carrello portautensili.

• Il mandrino tipo a "martello" RIDGID a chiusura rapida con ganasce ad azione

bilanciata centra e stringe il pezzo da lavorare istantaneamente.

• Può essere usata con filiere a demoltiplicazione 141 e 161.

• Utilizza le teste portapettini 815A ad apertura automatica o 811A ad apertura rapida.

• Indicatore della lunghezza ottimale per un taglio rapido e accurato.

Specifiche tecniche

• Motori: Motore universale (1,5 kW) o trifase a induzione (1,35/1,7 kW).

• Interruttori: DESTRO/FERMO/SINISTRO (FOR/OFF/REV) e Interruttore di sicurezza a pedale.

• Mandrino: Tipo a "martello" RIDGID a chiusura rapida con inserti delle ganasce ad

azione bilanciata sostituibili (3).

• Dispositivo di centraggio posteriore: Azionamento a camme tramite la rotazione del mandrino.

• Tagliatubo: autocentrante, tipo a rotella flottante, capacità tubo 1/8 - 2" (6-50 mm),

capacità bullonera 1/4 - 1" (8 - 25 mm).

• Velocità del mandrino: 36 giri/min. (con Motore Universale) o 35/70 giri/min. con

Motore ad Induzione (trifase).

• Alesatore: conico a 5 taglienti, Destro,

1

⁄

8

- 2" (6 - 50 mm).

• Pompa dell'olio: Pompa ad ingranaggi autoinnescante.

• Alesatore a combinazione D/S disponibile.

Ved. pag. 4.12

Usare sempre olio pulito di alta qualità per ottenere

eccellenti risultati di filettatura.
