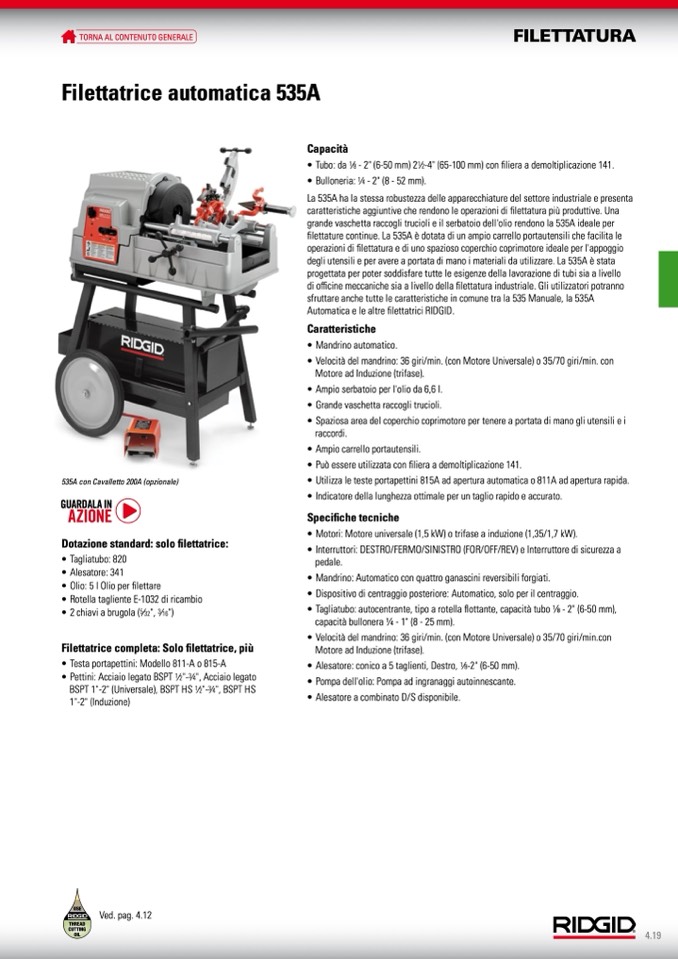

FILETTATURA

Filettatrice automatica 535A

535A con Cavalletto 200A (opzionale)

Capacità

• Tubo: da

1

⁄

8

- 2" (6-50 mm) 2

1

⁄

2

-4" (65-100 mm) con filiera a demoltiplicazione 141.

• Bulloneria:

1

⁄

4

- 2" (8 - 52 mm).

La 535A ha la stessa robustezza delle apparecchiature del settore industriale e presenta

caratteristiche aggiuntive che rendono le operazioni di filettatura più produttive. Una

grande vaschetta raccogli trucioli e il serbatoio dell'olio rendono la 535A ideale per

filettature continue. La 535A è dotata di un ampio carrello portautensili che facilita le

operazioni di filettatura e di uno spazioso coperchio coprimotore ideale per l'appoggio

degli utensili e per avere a portata di mano i materiali da utilizzare. La 535A è stata

progettata per poter soddisfare tutte le esigenze della lavorazione di tubi sia a livello

di officine meccaniche sia a livello della filettatura industriale. Gli utilizzatori potranno

sfruttare anche tutte le caratteristiche in comune tra la 535 Manuale, la 535A

Automatica e le altre filettatrici RIDGID.

Caratteristiche

• Mandrino automatico.

• Velocità del mandrino: 36 giri/min. (con Motore Universale) o 35/70 giri/min. con

Motore ad Induzione (trifase).

• Ampio serbatoio per l'olio da 6,6 l.

• Grande vaschetta raccogli trucioli.

• Spaziosa area del coperchio coprimotore per tenere a portata di mano gli utensili e i

raccordi.

• Ampio carrello portautensili.

• Può essere utilizzata con filiera a demoltiplicazione 141.

• Utilizza le teste portapettini 815A ad apertura automatica o 811A ad apertura rapida.

• Indicatore della lunghezza ottimale per un taglio rapido e accurato.

Specifiche tecniche

• Motori: Motore universale (1,5 kW) o trifase a induzione (1,35/1,7 kW).

• Interruttori: DESTRO/FERMO/SINISTRO (FOR/OFF/REV) e Interruttore di sicurezza a

pedale.

• Mandrino: Automatico con quattro ganascini reversibili forgiati.

• Dispositivo di centraggio posteriore: Automatico, solo per il centraggio.

• Tagliatubo: autocentrante, tipo a rotella flottante, capacità tubo 1/8 - 2" (6-50 mm),

capacità bullonera 1/4 - 1" (8 - 25 mm).

• Velocità del mandrino: 36 giri/min. (con Motore Universale) o 35/70 giri/min.con

Motore ad Induzione (trifase).

• Alesatore: conico a 5 taglienti, Destro,

1

⁄

8

-2" (6-50 mm).

• Pompa dell'olio: Pompa ad ingranaggi autoinnescante.

• Alesatore a combinato D/S disponibile.

GUARDALA IN

AZIONE

Dotazione standard: solo filettatrice:

• Tagliatubo: 820

• Alesatore: 341

• Olio: 5 l Olio per filettare

• Rotella tagliente E-1032 di ricambio

• 2 chiavi a brugola (

5

⁄

32

",

3

⁄

16

")

Filettatrice completa: Solo filettatrice, più

• Testa portapettini: Modello 811-A o 815-A

• Pettini: Acciaio legato BSPT

1

⁄

2

"-

3

⁄

4

", Acciaio legato

BSPT 1"-2" (Universale), BSPT HS

1

⁄

2

"-

3

⁄

4

", BSPT HS

1"-2" (Induzione)

Ved. pag. 4.12

4.19
