Catalogo
N°
Modello
Descrizione
Pettini
Peso
libbre
kg
Accessori
FILETTATURA
TORNA AL CONTENUTO DELLA SEZIONE
GUARDALA IN

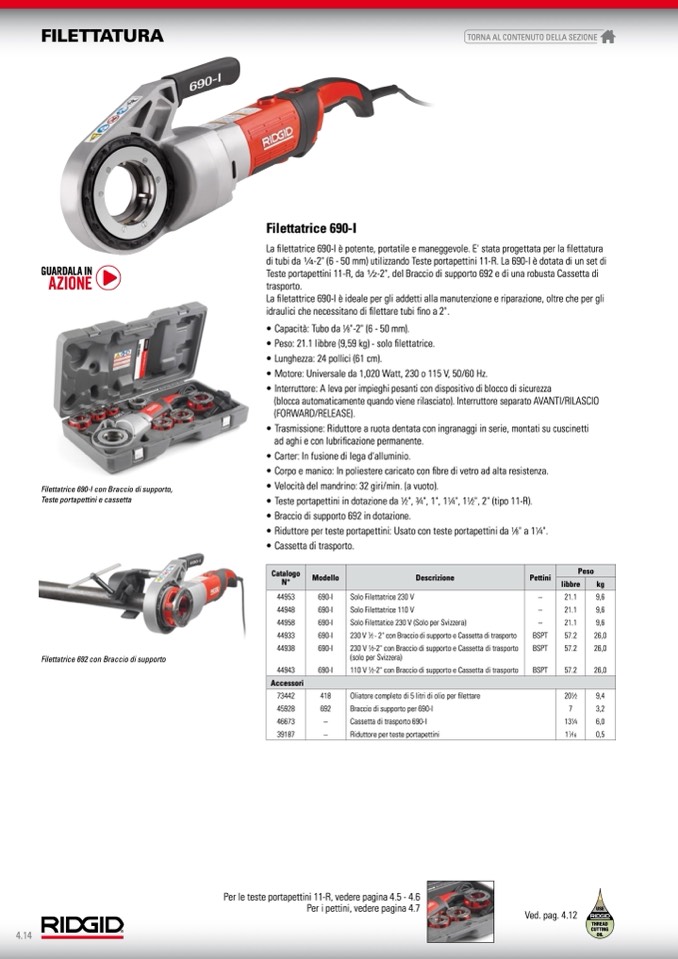

Filettatrice 690-I
La filettatrice 690-I è potente, portatile e maneggevole. E' stata progettata per la filettatura
di tubi da 1 ⁄4 -2" (6 - 50 mm) utilizzando Teste portapettini 11-R. La 690-I è dotata di un set di
Teste portapettini 11-R, da 1 ⁄2 -2", del Braccio di supporto 692 e di una robusta Cassetta di
trasporto.
La filetattrice 690-I è ideale per gli addetti alla manutenzione e riparazione, oltre che per gli
idraulici che necessitano di filettare tubi fino a 2".
• Capacità: Tubo da
1
⁄
8
"-2" (6 - 50 mm).
• Peso: 21.1 libbre (9,59 kg) - solo filettatrice.
• Lunghezza: 24 pollici (61 cm).
• Motore: Universale da 1,020 Watt, 230 o 115 V, 50/60 Hz.
• Interruttore: A leva per impieghi pesanti con dispositivo di blocco di sicurezza
(blocca automaticamente quando viene rilasciato). Interruttore separato AVANTI/RILASCIO
(FORWARD/RELEASE).
• Trasmissione: Riduttore a ruota dentata con ingranaggi in serie, montati su cuscinetti
ad aghi e con lubrificazione permanente.
• Carter: In fusione di lega d'alluminio.
• Corpo e manico: In poliestere caricato con fibre di vetro ad alta resistenza.
• Velocità del mandrino: 32 giri/min. (a vuoto).
• Teste portapettini in dotazione da
1
⁄
2
",
3
⁄
4
", 1", 1
1
⁄
4
", 1
1
⁄
2
", 2" (tipo 11-R).
• Braccio di supporto 692 in dotazione.
• Riduttore per teste portapettini: Usato con teste portapettini da
1
⁄
8
" a 1
1
⁄
4
".
• Cassetta di trasporto.
AZIONE
Filettatrice 690-I con Braccio di supporto,
Teste portapettini e cassetta
Filettatrice 692 con Braccio di supporto
44953
44948
44958
44933
44938
44943
73442
45928
46673
39187
690-I
Solo Filettatrice 230 V
690-I
Solo Filettatrice 110 V
690-I
Solo Filettatice 230 V (Solo per Svizzera)
690-I
230 V
1
⁄
2
- 2" con Braccio di supporto e Cassetta di trasporto
690-I
230 V
1
⁄
2
-2" con Braccio di supporto e Cassetta di trasporto
(solo per Svizzera)
690-I
110 V
1
⁄
2
-2" con Braccio di supporto e Cassetta di trasporto
418
Oliatore completo di 5 litri di olio per filettare
692
Braccio di supporto per 690-I
–
Cassetta di trasporto 690-I
–
Riduttore per teste portapettini
–
21.1
9,6
–
21.1
9,6
–
21.1
9,6
BSPT
57.2
26,0
BSPT
57.2
26,0
BSPT
57.2
26,0
20
1
⁄
2
9,4
7
3,2
13
1
⁄
4
6,0
1
1
⁄
16
0,5
4.14
Per le teste portapettini 11-R, vedere pagina 4.5 - 4.6
Per i pettini, vedere pagina 4.7
Ved. pag. 4.12
